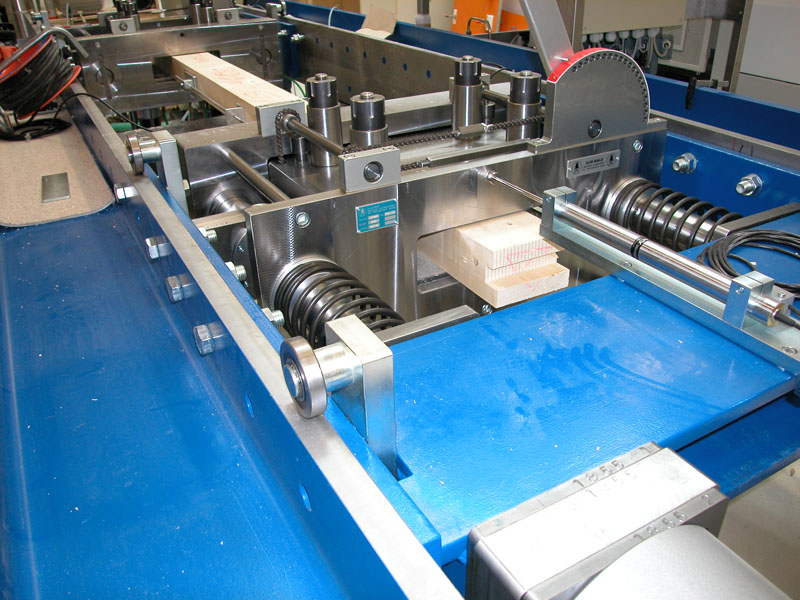

Zugprüfmaschine für Holzbretter mit Prüfquerschnitt von max. 50 x 260 mm, max. Zugkraft 450 kN
Beschreibung
Zugprüfmaschine zur Kontrolle der Qualität von Bretter und Vollholzlamellen. Mit der Zugprüfmaschine können mechanische Eigenschaften, insbesondere die Zugfestigkeit und die Dehnung von Holzlamellen und Keilzinkenverbindungen ermittelt werden. Unter Einhaltung von speziellen Sicherheitsmassnahmen (Optional), ist es auch möglich mechanische Verbindungen (Zugstösse) zu prüfen.
Konstruktion
Die Maschine besteht aus folgenden Baugruppen:
Klemm- und Zugeinheit, bestehend aus:
- Hauptsupport zur Aufnahme der Mechanik
- Grundplatten zur Aufnahme der Klemmplatten
- Klemmplatten mit Spezialverzahnung, ungehärtet, austauschbar
- Zwei Führungswellen, gehärtet und geschliffen
- Zwei hydraulische Hohlzylinder zur Erzeugung der Zugkraft
- Zwei hydraulische Klemmzylinder zur Erzeugung der Klemmkraft
- Hydraulikanschlüsse zur Verbindung an das Hydraulikaggregat
Klemmeinheit, bestehend aus:
- Hauptsupport zur Aufnahme der Mechanik
- Grundplatten zur Aufnahme der Klemmplatten
- Klemmplatten mit Spezialverzahnung, ungehärtet, austauschbar
- Zwei Führungswellen, gehärtet und geschliffen
2 Stück Längsträger für eine maximale freie Einspannlänge von 1000mm von 200mm in 100mm Schritten bis 1000mm verstellbar.
Technische Daten
| Maximale Zugkraft | 450 kN |
| Maximale Klemmkraft bei maximaler Klemmfläche (260 x 280 mm) | 4 N/mm2 |
| Klemmplatten verzahnt | 260 x 280 mm |
| Kürzeste freie Einspannlänge für das Prüfstück | 200 mm |
| Längste freie Einspannlänge für das Prüfstück | 1'000 mm |
| Maximale Klemmbackenöffnung | 55 mm |
| Maximaler Bruchweg | 10 mm |
| Prüfleistung bis ca. | 10 Stück pro Stunde |
| Dimensionen der Prüfkörper | |
| Breite: | 150 – 260 mm |
| Dicke: | 20 – 50 mm |
| Länge: | 200 – 1'000 mm |
Schutzvorrichtungen
Gemäss SUVA und CE
- Bedienung der Maschine
- Die Bedienung der Maschine erfolgt über ein Operating Panel.
- Klemmdruck frei wählbar.
- Zugkraft frei wählbar.
Es kann auf eine vorgegebene Zugkraft gefahren werden, oder es kann auf Bruch gefahren werden. Die Werte werden auf dem Display angezeigt. Es kann ein PC angeschlossen werden und die Daten können aufgezeichnet werden (optional).
